Łożysko 22209 EAKW33

Producent: SNR-NTN Francja

Łożysko baryłkowe dwurzędowe

Koszyk stalowy

Rowek i otwory smarne na pierścieniu zewnętrznym

Otwór: stożkowy o zbieżności 1:12

Zdjęcie poglądowe

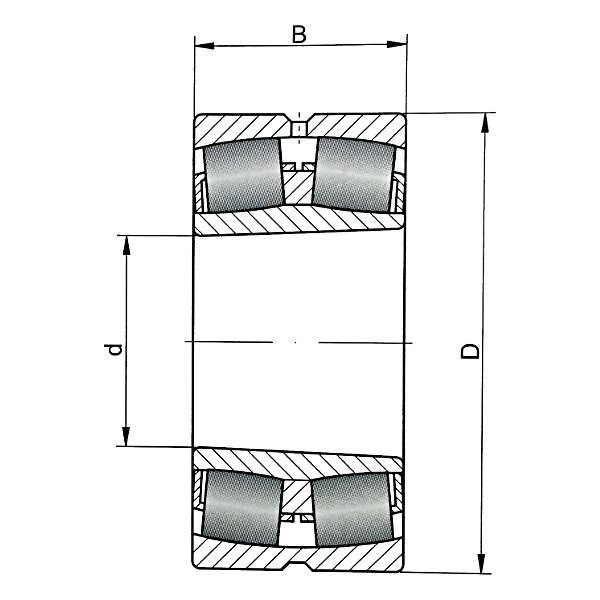

Wymiary:

• d = 45,00 mm


• D = 85,00 mm


• B = 23,00 mm

Łożyska baryłkowe są przeznaczone do przenoszenia znacznych obciążeń poprzecznych, choć mogą również przenosić obciążenia wzdłużne w obu kierunkach, dzięki skośnemu ułożeniu elementów tocznych. Elementami tocznymi tych łożysk są dwa rzędy wałeczków w kształcie baryłek. W czasie pracy łożyska, baryłki poruszają się po dwóch bieżniach w pierścieniu wewnętrznym i jednej, kulistej w pierścieniu zewnętrznym. Bieżnia w pierścieniu zewnętrznym umożliwia wahliwość łożyska dochodzącą do 2º przy niskich obciążeniach.

Łożyska baryłkowe są produkowane z otworem walcowym i stożkowym, przy czym spotykane są otwory stożkowe o zbieżności 1:12 (oznaczenie na końcu literą K), oraz o zbieżności 1:30 (oznaczenie na końcu K30).

Konstrukcje łożysk baryłkowych z otworem stożkowym umożliwiają łatwy montaż dzięki zastosowaniu tulei wciąganych lub wciskanych.
