MB4 PW Zestaw Wiertarko-frezarka OPTIMUM / 400V

Cechy

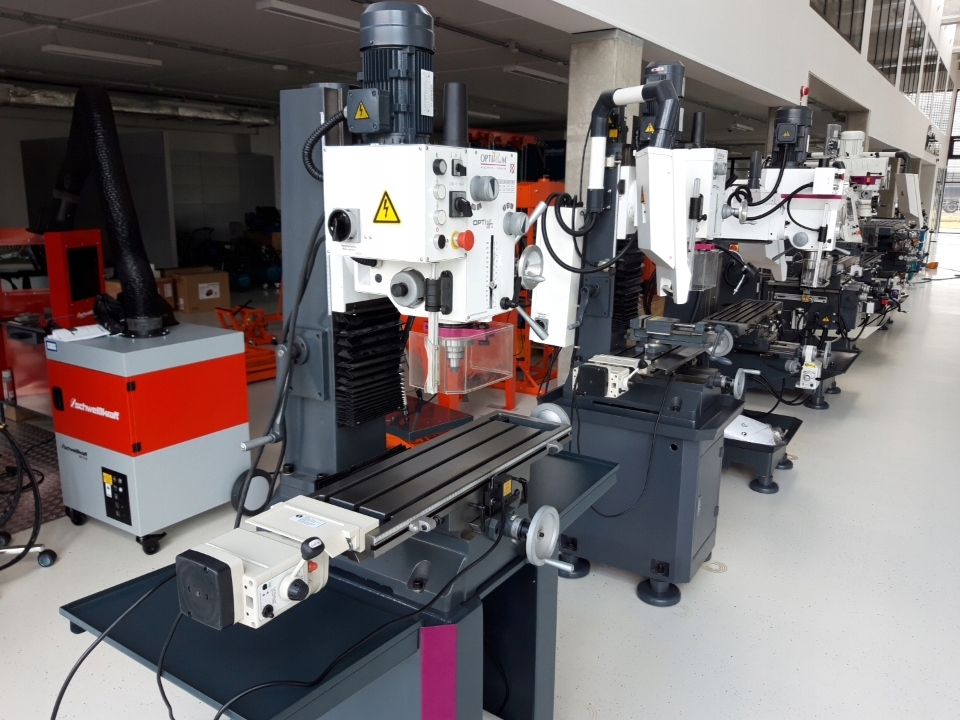

Wiertarko-frezarka MB4 z podstawą stalową oraz blachami spływowymi do zamknięcia układu chłodzenia realizowanego dzięki uniwersalnemu układowi płynu chłodzącego. Dodatkowo w osi X zamontowany jest mechanizm posuwu z płynną regulacją. Przestrzeń roboczą oświetla lampa LED o bardzo dobrej skuteczności świetlnej przy dużym skupieniu wiązki światła. Elastyczne ramię lampy oraz dowolność nachylenia głowicy pozwala na dogodne ustawienie wg zapotrzebowania operatora. Zestaw przygotowany przez firmę P.P.H.U. WOLSEN Agnieszka Wolicka

Zestaw składa się z n/w elementów:

• Wiertarko-frezarka MB4


•
  Podstawa stalowa o wymiarach 650 x 550 x 750 mm, waga 76 kg + blachy spływowe do zamknięcia układu chłodzenia (długości 400 mm z lewej strony oraz 450 mm z prawej strony) Blachy posiadają możliwość zmiany kąta nachylenia


•
  Mechanizm posuwu osi X. Bezstopniowa regulacja prędkości posuwu, szybki przesuw dla pozycjonowania, bieg do przodu i do tyłu przełączany dźwigną, zabezpieczenie przed przeciążeniem i wyłącznik krańcowy, moc 130 W


•
  Uniwersalny układ płynu chłodzącego. Zasilanie 230V / 1 Ph, maks. wysokość tłoczenia. 2,5 m, wydajność tłoczenia 8 ltr./min, zbiornik 11 ltr., wymiary: 370 x 245 x 170 mm, całość ze zbiornikiem, z elastyczną wylewką oraz wężem, mocowanie węża płynu chłodzącego na stopie


•
  Lampa LED. Skuteczność świetlna 390 lm, temperatura barwowa 5600 - 6000 K, ramię przegubowe z osłoną dla optymalnej mobilności, wysoka stabilność pozycji, końcówka z możliwością regulacji kąta nachylenia, odporna na uderzenia, łatwa do czyszczenia obudowa z tworzywa sztucznego, długość ramienia 520 mm, zintegrowany transformator który podaje napięcie bezpieczne na element świetlny 12V

Podstawowe informacje o wiertarko-frezarce MB4 OPTIMUM

• Ciężka, masywna wersja przygotowana do wymagających prac obróbczych


• Funkcja gwintowania


• Obrabiarka idealnie nadająca się do termowiercenia gdzie występują duże opory


• Przeniesienie napędu z silnika na wrzeciono poprzez skrzynię przekładniową


• Skrzynia przekładniowa z sześcioma pozycjami nastawy


• Hartowane oraz precyzyjnie szlifowane stalowe koła przekładni, zanurzone w oleju


• Oczko do wskazania poziomu oleju


• Duża płynność pracy podzespołu napędu


• Zakres prędkości obrotowych od 95 do 3.200 obr/min


• Dwustopniowy silnik elektryczny


• Elektryczne przyciski sterownicze do zmiany obrotów wrzeciona: prawo/lewo


• Wychylna głowica ± 60° z blokadą nastawionego kąta poprzez 3 punkty zaciskowe


• Regulowane listwy klinowe w wszystkich 3 osiach


• Precyzyjny wysuw pinoli z odczytem wymiaru na noniuszu pokrętła


• Blokada położenia pinoli poprzez zacisk


• Wskazanie głębokości wiercenia na manualnym wskaźniku w przedniej części panelu


• Ogranicznik głębokości wiercenia


• Trójramenna dźwignia wysuwu pinoli ze stalowymi rękojeściami


• Korba do wygodnej zmiany położenia głowicy w osi Z


• Klasyczny stożek wewnętrzny MK4 z dociągnięciem oprawki narzędzia poprzez śrubę M16


• Ergonomiczna osłona przestrzeni roboczej z mikrowyłącznikiem


• Masywna podstawa


• Dostarczana karta pomiarowa uzyskanej geometrii obrabiarki

Pulpit sterowniczy

• Prosty w obsłudze


• Biały - podświetlany przycisk elektryczny START (sygnalizujący podanie napięcia na sterownie)


• Czarny przycisk elektryczny STOP


• Wyłącznik awaryjny - grzybkowy


• Białe przyciski elektryczne do zmiany kierunku obrotów wrzeciona


• Dwu pozycyjny przełącznik klawiszowy z zmiany prędkości obrotowej silnika


• Trój pozycyjny przełącznik klawiszowy do zmiany trybu obróbki


• Funkcja gwintowania

Stół krzyżowy

• Regulowane listwy klinowe


• Z rowkami teowymi szerokości 14 mm


• Manualny przesuwów w trzech osiach za pomocą pokręteł


• Odczyt wymiarów na skalowanych noniuszach


• Regulowane ograniczniki krańcowe


• Powierzchnie przyłożenia ręcznie skrobane


• Stół ma wyprowadzony odpływ - złącze do podłączenia układu chłodzenia

Kolumna pionowa

• Prowadnica o przekroju "jaskółczego ogona"


• Powierzchnie przyłożenia ręcznie skrobane


• dwa zaciski dla sztywności podzespołu


• "Mieszek" dla ochrony prowadnic

Zmiana prędkości obrotowej

• Przekładki wybierakowe na skrzyni przekładniowej


• dwubiegunowy sinik napędowy qx

Dane techniczne

• Model: MB 4


• Nr artykułu: 3338450

Dane maszyny

• Napięcie elektryczne: 400 V / 3 Ph ~50 Hz


• Moc silnika napędu wrzeciona: 1,1 / 1,5 kW

Wydajność wiercenia-frezowania

• Średnica wiercenia w stali (S235JR): Ø 32 mm


• Średnica wiercenia ciągłego w stali (S235JR): Ø 28 mm


• Maks. średnica głowicy frezarskiej: Ø 63 mm


• Maks. średnica freza trzpieniowego: Ø 28 mm

Mocowanie wrzeciona

• Wysuw tulei wrzeciona: 120 mm


• Mocowanie we wrzecionie: MK 4


• Średnica tulei wysuwnej: 75 mm


• Odległość wrzeciona od kolumny: 275 mm

Głowica wiertarsko-frezarska

• Zakres prędkości obrotowych wrzeciona: 95 – 3.200 min-1


• Stopnie przekładni: 2 x 6 Stopni


• Zakres wychylenia: ± 60 Stopni

Stół krzyżowy

• Długość stołu: 800 mm


• Szerokość stołu: 240 mm


• Maksymalna odległość czoła wrzeciona od powierzchni stołu: 460 mm


• Szerokość rowka teowego / rozstaw / ilość: 14 mm / 63 mm / 3

Maksymalne przesuwy

• Oś X: 450 mm


• Oś Y: 195 mm


• Oś Z: 430 mm

Wymiary

• Długość: 1 100 mm


• Szerokość: 850 mm


• Maks. wysokość: 1 150 mm


• Ciężar całkowity: 320 kg

Wyposażenie standardowe:

• Tulejka redukcyjna – wiertarska MK4 / MK3


• Śruba dociągająca oprawkę narzędzia M16


• Trzpień ze stożkiem MK4 do mocowania głowic frezarskich z osadzeniem fi 27 x 22 mm


• Narzędzia obsługowe
