TOKARKA CNC

CK6191B

660 x 1500 mm

Tokarki CNC z płaskim łożem serii CK charakteryzują się duża wydajnością przy obróbce seryjnej, tokarki te znajdują również zastosowanie w produkcji małoseryjnej i jednostkowej.Zastosowane w tej tokarce sterowanie FANUC 0i-Mate TD (oprogramowanie w j. polskim) z dodatkowym systemem Manual Guide pozwala na uproszczony sposób programowania.Tokarki serii CK umożliwiają toczenie powierzchni zewnętrznych, wewnętrznych, sferycznych oraz wykonywanie rożnego rodzaju gwintów. Bezpośredni napęd na wrzeciono - silnik napędu wrzeciona regulowany jest falownikiem. Wrzeciono jest ułożyskowane na precyzyjnych japońskich łożyskach tocznych NSK. Posuwy-wzdłużny i poprzeczny odbywają się poprzez kulowe śruby pociągowe napędzane serwomotorem.

Dane techniczne :

• Średnica toczenia nad łożem: ø 660 mm


• Średnica toczenia nad suportem: ø 530 mm


• Łoże płaskie: 600 mm


• Rozstaw kłów: 1500 mm


• Maksymalna długość toczenia: 1350 mm


• Maksymalna waga obrabianego przedmiotu w kłach: 2000 kg


• Średnica toczenia w mostku: ø 1100 mm


• Długość toczenia w mostku: 400 mm


• Stożek wrzeciona: D11


• Przelot wrzeciona: 104 mm


• Prędkość wrzeciona: 3-1200 obr/min


• Szybki posuw osi Z: 10 m/min


• Szybki posuw osi X: 8 m/min


• Dokładność pozycjonowania: 0,001 mm


• Imak narzędziowy: 6 narzędziowy pionowy


• Przekrój trzonka noża: 40x40 mm


• Średnica tulei konika: ø 100 mm


• Stożek tulei konika: MT5


• Wysuw pinoli konika: 250 mm


• Moc silnika głównego: 15 kW


• Moc pompki chłodziwa: 90 W


• Wymiary (D x S x W): ok. 2790 x 1180 x 1500 mm


• Waga: ok. 6000 kg

Wyposażenie :

• Manualny uchwyt ø 250 mm


• Uchwyt manualny 3 szczękowy ø 500 mm (wyposażenie opcjonalne - gratis)


• Manualny konik

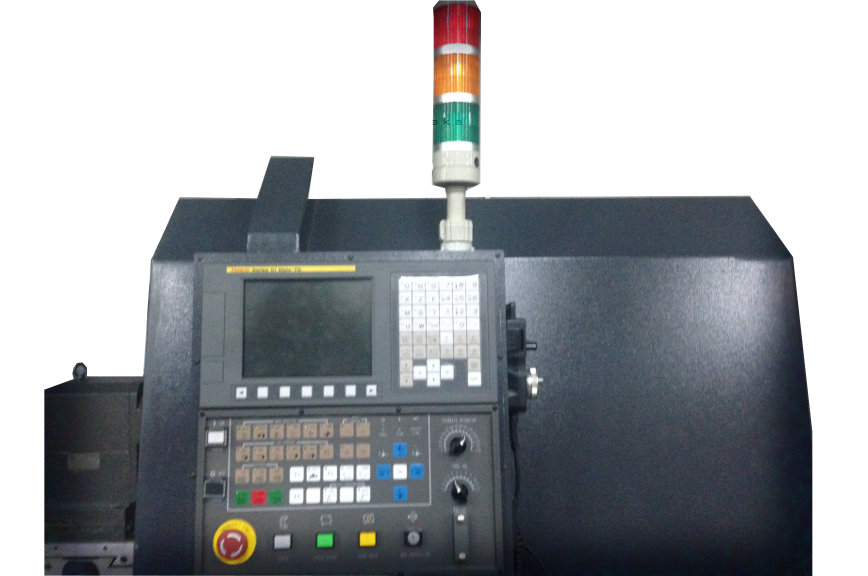

• System sterowania Fanuc Oi Mate TD z Manual Guide (język polski)

Warunki dostawy :

• Maszyna jest fabrycznie nowa


• Transport gratis


• Gwarancja 12 miesięcy


• Serwis gwarancyjny


• Serwis pogwarancyjny


• Deklaracja zgodności CE


• DTR w języku polskimi
