wykorzystuj całą energię elektryczną w domu z WATTrouterem

Co możesz uzyskać instalując WATTrouter?

• Wykorzystasz maksymalnie energię elektryczną wyprodukowaną przez instalacje fotowoltaiczną lub wiatrową w domu ograniczając do minimum (mniej niż 1%) wysyłanie nadwyżek do sieci.

• Zwiększysz maksymalnie efektywność swojej instalacji i zwiększysz stopę zwrotu z poniesionej inwestycji.

• Przyczynisz się do zwiększenia stabilności sieci przesyłowej i pomożesz chronić środowisko.

WATTrouter ECO jest sterownikiem programowalnym do optymalizacji poboru własnego energii wytwarzanej przez elektrownię (mikroinstalację) fotowoltaiczną lub wiatrową (zwaną dalej PVP). Jest to inteligentny system zarządzania energią w domu. Po poprawnym zainstalowaniu i skonfigurowaniu, sterownik doskonale optymalizuje pobór własny energii wytwarzanej przez Twoją PVP. WATTrouter ECO składa się z modułu pomiarowego (czyli modułu czujników prądu) i z właściwego sterownika (regulatora).

Kontroler WATTrouter to urządzenie, które po odpowiednim zaprogramowaniu pozwala na akumulację nadwyżki energii wytwarzanej przez PVP poprzez przekierowanie energii do odbiorników takich jak bojlery, podgrzewacze wody, klimatyzatory czy różnego rodzaju pompy lub inne urządzenia zdolne do akumulowania energii lub do jej odbioru.

Funkcja pomiaru prądu po wykryciu produkcji zarządza podpiętymi do urządzania odbiornikami zgodnie z zaprogramowanymi priorytetami na każde wyjście osobno – pełna sterowalność.

Urządzenie zawsze dąży do zerowego przepływu prądu przez licznik główny energii elektrycznej. Jednocześnie zastosowanie na wyjściach przekaźników SSR (brak w zestawie w modelu ECO) umożliwia płynny odbiór danego odbiornika prądu wytwarzanego przez PVP, a w przypadku zbyt małej produkcji prądu przez PVP (jeżeli tak ustawimy) dobranie pozostałej potrzebnej do funkcjonowania odbiornika energii z sieci zewnętrznej.

ECO oferuje następujące funkcjonalności:

• Opcjonalny program CombiWATT do przełączania obciążeń w kombinowanym trybie zasilania energią elektryczną zarówno z PVP jak i z sieci publicznej (szczególnie przydatny przy grzaniu ciepłej wody użytkowej a również do systemu filtracji wody basenowej).


• Trójfazowy pośredni pomiar prądu.


• Jednofazowe wykrywanie napięcia niezbędne do określenia kierunku przepływu energii w fazie L1 oraz programowe wykrywanie bieżącego kierunku w fazach L2 i L3.


• Ocena mocy czynnej w poszczególnych fazach niezbędna do określenia nadwyżki wytwarzanej energii elektrycznej.


• Regulacja na podstawie sumy mocy (sumarycznej nadwyżki) wszystkich trzech faz lub na podstawie nadwyżki w każdej fazie.


• Przełączanie do 6 wyjść (2 przekaźniki i 4 zewnętrzne przekaźniki półprzewodnikowe – SSR) według nastawionych priorytetów.


• Przełączanie do 6 wyjść bezprzewodowych według nastawionych priorytetów (tylko z modułem SCG [ang. SC-Gateway = serial communication gateway, brama komunikacji szeregowej]).


• Optymalne wykorzystanie nadwyżki energii wytwarzanej przez PVP na wyjściach SSR przez zastosowanie proporcjonalnej synchronicznej regulacji obciążeń rezystancyjnych, zgodnie z normami europejskimi EN 61000-3-2 i EN 61000-3-3. Ta regulacja polega na modulacji mocy przyłączonego obciążenia dokładnie zgodnie z dostępną nadwyżką energii.


• Bardzo krótki średni czas dynamicznej odpowiedzi regulatora (do 10 s).


• Wejście sygnału taryfowej strefy czasowej (np. noc/dzień) do CombiWATT w kombinowanym trybie zasilania. Jest to wykorzystywane w gospodarstwach domowych, w których stosowana jest taryfa strefowa.


• 1 wejście do przyłączenia wyjścia impulsowego zewnętrznego licznika energii elektrycznej, który może mierzyć jakikolwiek pobór energii. Wartość zmierzona jest wyświetlana w aplikacji WATTconfig ECO.


• Oddzielne moduły: pomiarowy i regulatora, dla łatwiejszego montażu w istniejącej instalacji elektrycznej budynku.

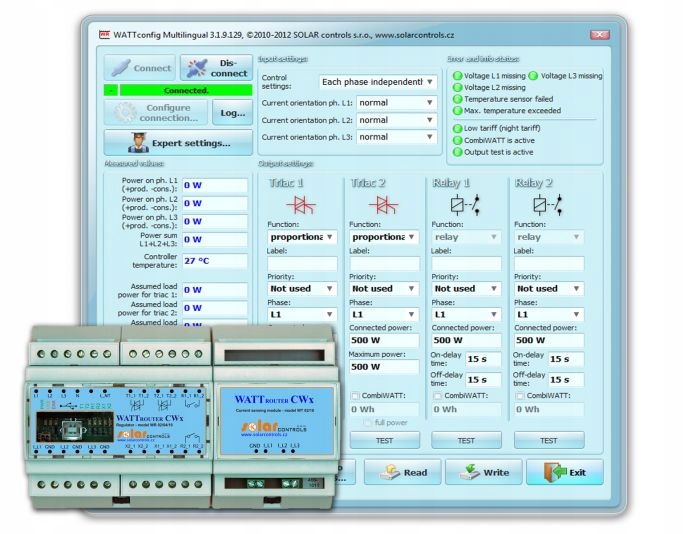

• Program WATTconfig ECO pracujący pod MS Windows XP i wyższymi; oferuje on komfortową konfigurację i monitoring regulatora przez interfejs USB.


• Moduł czasu rzeczywistego podtrzymywany baterią litową do zaawansowanego zarządzania wyjściami i funkcją CombiWATT.


• Harmonogramy czasowe dla wyjść.


• Statystyki dzienne, tygodniowe, miesięczne i roczne (tylko po aktywacji tej właściwości programu – opcja dodatkowo płatna na stronie producenta www.solarcontrols.cz).


• Tryb PWM pracy wyjść pozwalający na zastosowanie regulacji proporcjonalnej do odpowiednich pomp cieplnych, klimatyzatorów lub prostowników do ładowania akumulatorów (tylko po aktywacji tej właściwości programu).


• Aktualizacja oprogramowania firmowego.

                                                                        UWAGA:

Dla pełnej funkcjonalności urządzenia należy dokupić przekaźniki SSR o odpowiedniej do własnych                     potrzeb mocy. U nas dostępne przekaźniki 25A w cenie 120 złotych sztuka.

ZAWARTOŚĆ OPAKOWANIA

1 regulator WATTrouter ECO

1 moduł czujników prądu WATTrouter ECO

1 kabel USB

1 skrócony podręcznik z łączami (linkami) do niniejszego podręcznika, oprogramowania i aktualizacji oprogramowania firmowego.

1.
   Cel użycia WATTrouter


   Celem kontrolerów WATTrouter jest optymalizacja własnej konsumpcji energii wytworzonej przez ogniwa fotowoltaiczne lub elektrownię wiatrową. Samo-zużycie może być maksymalnie do 99% w zależności od zaprogramowania.




   Przy pomocy regulatorów WATTrouter można wykorzystywać energię elektryczną w czasie produkcji, gdy elektrownia fotowoltaiczna działa i ustawić go na konsumpcję , gdy elektrownia fotowoltaiczna nie działa.




   Po drugie, energia wytwarzana przez instalacje fotowoltaiczne lub wiatrowe może prawie w pełni być użytkowana lokalnie, bez potrzeby jej dystrybucji na odległość za pomocą sieci elektroenergetycznych.




   Sterowniki te zapewniają nieelektryczną akumulację i zautomatyzowane wykorzystanie energii elektrycznej. Obciążenia ogrzewania, takie jak kotły, grzejniki zanurzeniowe, podgrzewacze wody dużej pojemności, grzejniki basenowe zazwyczaj mają wyjście do podłączenia WATTrouter. To samo stosuje się do klimatyzatorów, pomp grzewczych oraz kolejnych podobnych urządzeń ładujących odpowiednich do gromadzenia lub korzystania z energii elektrycznej w czasie produkcji.





2.
   Funkcjonowanie z WATTrouter


   Przy pomocy urządzenia WATTrouter nadwyżki energii z PV lub przepływy z platform wiatrowych do swoich obciążeń elektrycznych (ogrzewanie lub inne ), mogą być programowo włączane, gdy PV lub instalacja wiatrowa działa. WATTrouter może niemal dokładnie zsumować nadwyżki energii, szybko i dokładnie, modulując obciążenia zasilania.




   Urządzenie WATTrouter zawsze składa się z 2 modułów. Pierwszym z nich jest obecny moduł wykrywania, który mierzy prądy płynące z instalacji do domu. Drugim modułem jest regulator. Regulator oszacowuje mierzone prądy i według skoków napięcia oblicza moc i ich kierunek (produkcja i konsumpcja). W zależności od zaprogramowanych programów priorytetowych produkcja wykrywana jest na poziomie regulatora przy wbudowanym wyjściu. W każdym z zaprogramowanego schematu regulator zawsze stara się utrzymać zerową energię przepływu przez obecny moduł czujnika, a tym samym swój główny licznik energii elektrycznej. Regulator może być zaprogramowany do przechowywania "wirtualnego braku przepływu" (suma aktywnych uprawnień wszystkich trzech fazach = 0) lub fizycznie w zerowy albo przewodem fazowym ("faza zero"). Tryb sterowania musi być prawidłowo dobrany do trybu głównego licznika.
