ZAGINARKA DO BLACHY ZG-2000/1.2 MAAD

Zaginarka ZG-2000/1.2 jest maszyną o zwartej konstrukcji, prostą w obsłudze, stworzoną głównie dla dekarzy. Funkcjonalna i niezawodna w użytkowaniu, gwarantuje bezproblemową eksploatację bez odkształceń elementów roboczych. Wąska belka gnąca umożliwia wykonywanie złożonych obróbek blacharskich.

Konstrukcja maszyny pozwala na zamontowanie na belce dociskowej nożyc krążkowych służących do cięcia obrabianej blachy wzdłuż linii prostej. Nożyce dostępne są na innych naszych aukcjach.

Parametry techniczne/wyposażenie:

• szerokość robocza - 2140 mm


• max. grubość zaginanej blachy – 1,2 mm ( dla Rm<400MPa )


• prześwit miedzy belkami - 85-100 mm


• szerokość belki zaginającej – 20 mm


• maksymalny kąt gięcia – 135 stopni ( na życzenie możliwość wykonania wersji z kątem gięcia 155 stopni )


• masa maszyny - 250 kg


• odkręcane nogi - znacznie ułatwiają transport i załadunek


• stelaż zakładany z tyłu maszyny do podtrzymania blachy


• przymiary do cięcia blachy


• kątomierz w wyposażeniu standardowym


• siłownik gazowy belki dociskowej

Gabaryty maszyny:

• wysokość – 1.005 mm


• szerokość – 2.350 mm


• głębokość – 930 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

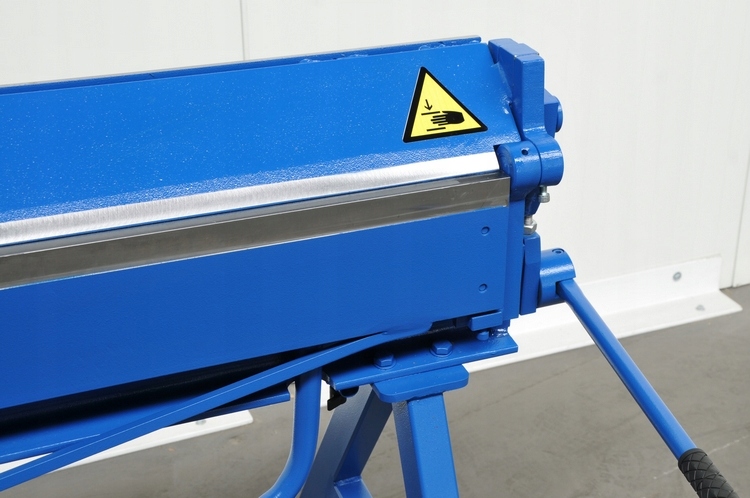

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Siłownik gazowy wspomaga podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

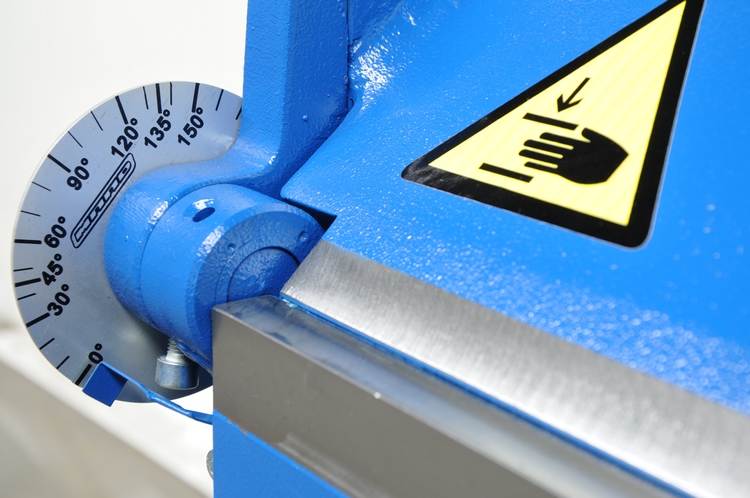

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
