KROKOVÝ REGULÁTOR MOTORA DM556 5,6A 50V 1/128

Sterownik silnika krokowego 5,6A

Sterownik silnika krokowego o maksymalnym prądzie 5,6A i napięciu zasilania 24-50VDC. Urządzenie przewidziane do pracy z silnikami krokowymi dwufazowymi unipolarnymi oraz bipolarnymi o ilości wyprowadzeń 4 lub 6.

Dzięki bardzo dużym podziałom można uzyskać duża precyzję pozycjonowania.

Sterownik może pracować z podziałem :

• 1/1 200 kroków na obrót


• 1/2 400 korków na obrót


• 1/4 800 kroków na obrót


• 1/8 1600 krokrów na obrót


• 1/16 3200 kroków na obrót


• 1/32 6400 kroków na obrót

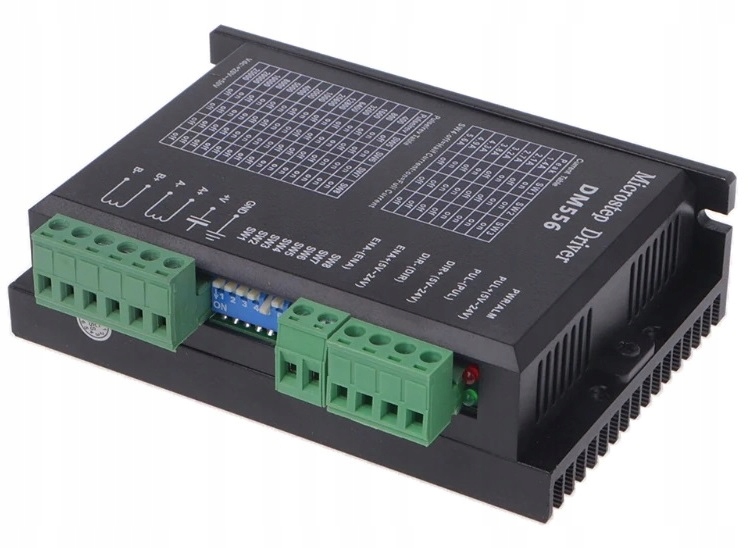

• oraz wiele innych (widok na zdjęciu)

W sterowniku możemy ustawić prąd maksymalny odpowiednio:

• 1,4A


• 2,1A


• 2,7A


• 3,2A


• 3,8A


• 4,3A


• 4,9A


• 5,6A

Urządzenie posiada sygnały wejściowe z optoizolacją z wyprowadzeniem obu pinów (+ i -) dzięki czemu może być sterowane jako PNP (podawanie plusa) lub NPN (podawanie masy).

Sterownik posiada następujące sygnały wejściowe:

ENA-  (zacisk "-" sygnału załączającego napęd)

ENA+ (zacisk "+" sygnału załączającego napęd)

DIR-   (zacisk "-" sygnału kierunku)

DIR+  (zacisk "+" sygnału kierunku)

PUL-  (zacisk"-" sygnału pulsów)

PUL+ (zacisk "+" sygnału pulsów)

Sterownik zaprojektowany jest do tego, ze sygnały wejściowe podawane są z napięcia 5V  (logika 5V TTL) jeśli sygnały wejściowe pochodzą z źródła o innym napięciu 12, 24V należy stosować odpowiedni rezystor 3,3kR.

Cechy produktu

• Wysoka jakość wykonania


• Proste podłączenie


• Optoizolacja wejść

Parametry techniczne

• Napięcie zasilania 24-50 VDC


• Maksymalny prąd wyjściowy 5,6A


• Maksymalny podział 1/128


• Zabezpieczenie przeciążeniowe

Wymiary

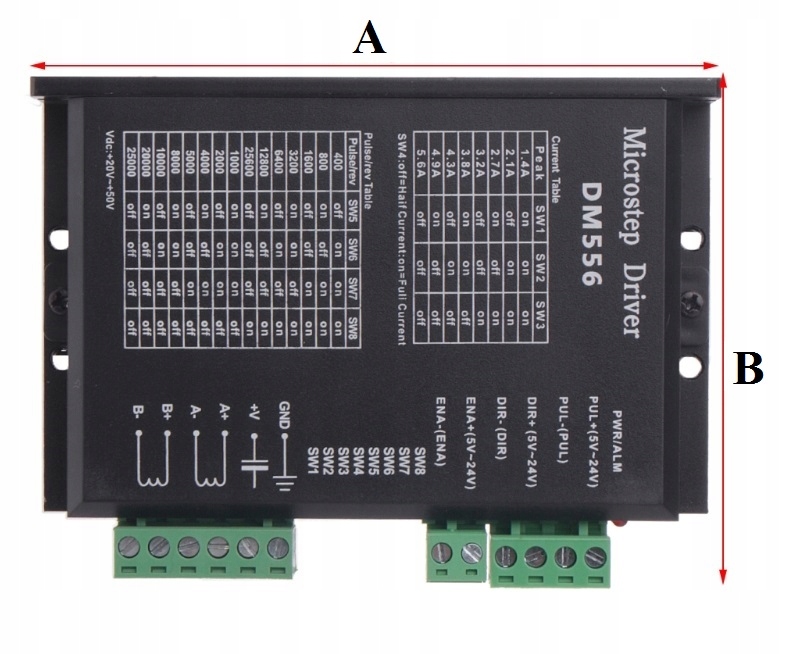

• Szerokość A=120 mm


• Wysokość B=85 mm


• Waga ok 100 g

Zastosowanie:

• Frezarki


• Plotery


• Ogólnie sterowniki (końcówki mocy) do silników krokowych
