CNC stroj STEPCRAFT M. 1000 plotter

Seria Stepcraft M. to więcej niż standardowa maszyna CNC! Od Freestyle MillingTM (nieograniczona możliwość frezowania) do dwóch różnych wysokości stołu maszyny, seria STEPCRAFT M. oferuje funkcje, których nigdy wcześniej nie widziano. To sprawia, że ​​seria STEPCRAFT M jest najbardziej mobilnym i wszechstronnym ploterem CNC na świecie.

Dzięki serii STEPCRAFT M. można łatwo obrabiać duże arkusze lub meble, ponieważ wszystkie narzędzia CNC STEPCRAFT serii D są również kompatybilne z serią STEPCRAFT M., możesz uwolnić swoją kreatywność i używać plotera CNC do frezowania, grawerowania laserowego, cięcia, drukowania 3D lub grawerowania. Dzięki temu STEPCRAFT M.-Series doskonale nadaje się do przystosowania w warsztatach, szkołach czy halach produkcyjnych.

CENA zawiera sam ploter do złożenia wersja KIT ze stołem z MDF z rowkami teowymi, cena nie zawiera dodatkowych modułów i oprogramowania.

Dodatkowe opcje :

Rodzaj złącza/oprogramowania :

- BRAK (wybierz port/oprogramowanie poniżej) + 0.00 zł

- LPT / brak oprogramowania + 95 zł

- USB / WinPC-NC Full Version + 899 zł

- USB / UCCNC (polecamy!) + 899 zł

Wybierz rodzaj stołu do M. 1000 :

- Stół MDF modułowy z rowkiem teowym + 0.00 zł

- Stół aluminiowy modułowy + 2 062 zł

Wybierz swój system napędowy M. 1000 :

- Zestaw śrub trapezowych Igus + 0.00 zł

- Zestaw śrub kulowych HIWIN + 3 360 zł

Wybierz wersję KIT/RTR M. 1000 :

- KIT wersja do samodzielnego montażu

- RTR wersja złożona gotowa do pracy + 1 800 zł

Dane techniczne STEPCRAFT M. 1000 :

• Zintegrowana modułowa elektronika sterująca do łatwego połączenia z komputerem za pomocą interfejsu USB wzgl. przez opcjonalny interfejs równoległy lub opcjonalny Ethernet RJ45


• Stół maszynowy z MDF z aluminiowymi rowkami teowymi - wzgl. opcjonalny aluminiowy stół z rowkami teowymi


• Dwie różne wysokości stołu maszyny


• Prowadnica na łożyskach kulowych Bosch Rexroth


• Gwintowane śruby trapezowe igus® z podwójnymi nakrętkami, śruby regulowanymi względem siebie - wzgl. opcjonalne śruby kulowe HIWIN®


• Flexi GuidesTM do bezpiecznego prowadzenia kabli i rur


• Mocne silniki Nema 23


• Innowacyjny profil STEPCRAFT X o wysokiej sztywności


• Standardowy uchwyt narzędziowy 43 mm umożliwia stosowanie urządzeń innych producentów (w razie potrzeby z adapterem)


• Całkowicie zdejmowany stół maszyny


• Freestyle MillingTM z opcjonalnymi panelami próżniowymi


• Wyprodukowane w Niemczech


• 3 lata gwarancji producenta


• Całkowity rozmiar (X, Y, Z): 913 x 1226 x 646 mm


• Przestrzeń robocza (X, Y, Z): 679 x 1044 x 194 mm


• Powierzchnia mocowania (X, Y): 843 x 1150 mm


• Luz: <0,05 mm (z opcjonalnymi śrubami kulkowymi HIWIN®: <0,03 mm)

Dzięki wielu dostępnym narzędziom możesz pracować w różnorodnych materiałach min. :

Drewno: drewno iglaste, drewno liściaste, sklejka, drewno laminowane

Tworzywa sztuczne: tworzywa termoplastyczne, ABS, PE, PP,miękki / twardy PVC, Lexan®, poliamid, Plexiglas®

Węgiel

Metale nieżelazne

Elastomery, tworzywa termoutwardzalne

Materiały mieszane

Sposób montażu :

Wraz z instrukcją i dołączonym zestawem narzędzi Wera, montaż plotera CNC zajmie Ci tylko kilka godzin. Liczne ilustracje i wsparcie wideo pomogą Ci złożyć zestaw konstrukcyjny CNC w zaledwie kilka godzin. Zestaw CNC nie tylko pozwoli Ci zaoszczędzić pieniądze, ale także nauczy Cię budowy w serii STEPCRAFT M co pozwala później samodzielnie wykonywać prace konserwacyjne i regulacje.

Funkcje/cechy :

• Wyjątkowa konstrukcja i wygląd maszyn oparty na specjalnie zaprojektowanych profilach, aby dostarczyć niezbędną sztywność i funkcjonalność


• Elementy łączeniowe wykonane ze stali nierdzewnej bądź aluminium


• Sześciopunktowe łożysko kulkowe wspomagające wszystkie osie/profile liniowe


• Swobodny posuw (ciągła regulacja, łatwy dostęp z zewnątrz bez konieczności demontażu)


• Praca przy posuwie co najmniej 3000 mm/min


• Pokrywy zabezpieczająca na osi Y


• Silikonowy profil uszczelniający zabezpieczający przed zabrudzeniami na osi Y


• Stół roboczy wykonany z odpornej na ścieranie płyty HPL, opcjonalnie aluminiowy stół teowy


• System szybkiej wymiany blatu np. instalacja i wymiana oferowanych blatów bez utraty przestrzeni roboczej


• Zintegrowany system mocowania przedmiotu obrabianego do materiałów płytowych o grubości do 15 mm

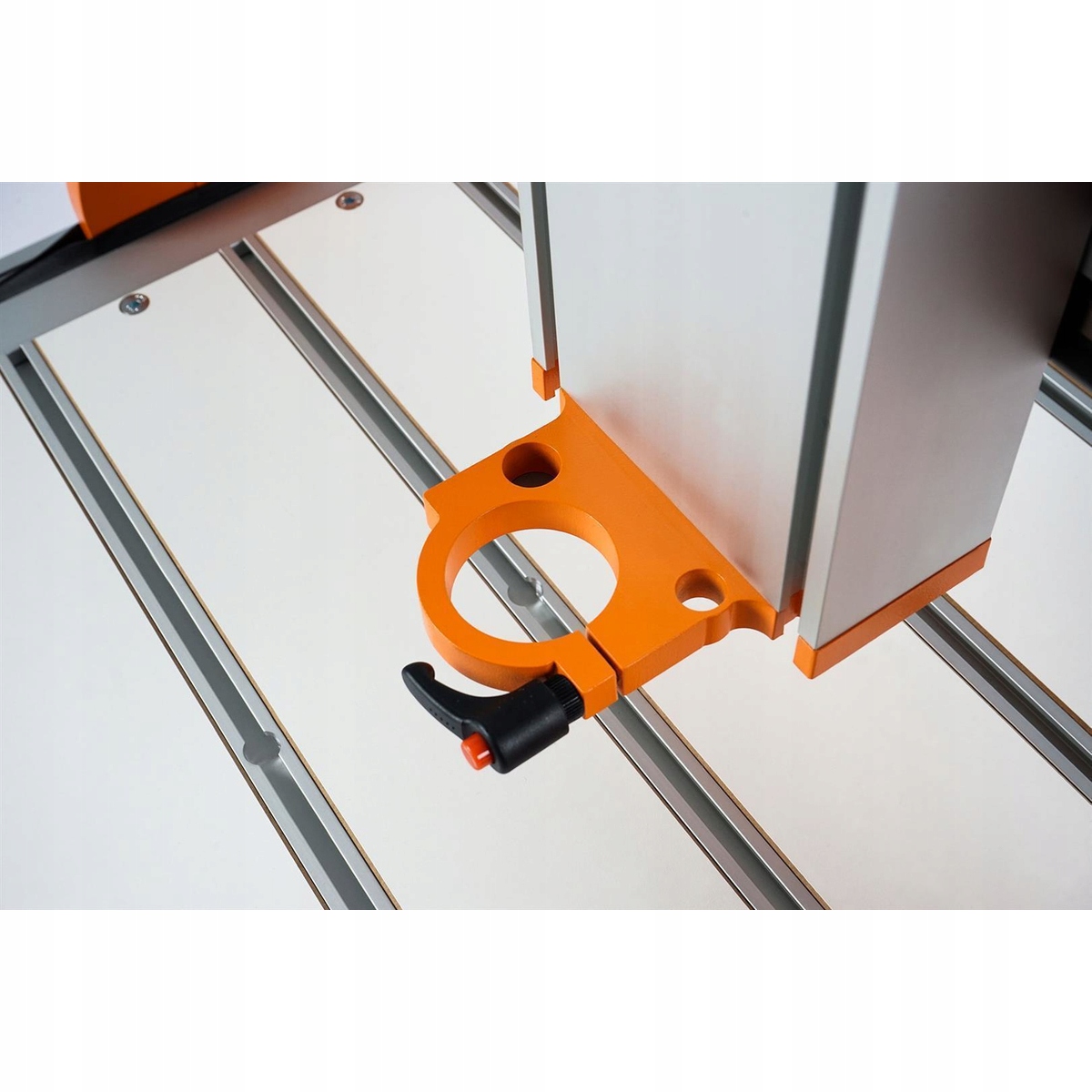

• Uniwersalny uchwyt narzędziowy - 43mm kołnierz zaciskowy, opcjonalnie elementy adaptera dostępne dla M19 x 2 mm (Dremel) i Ø 20 mm (Proxxon)


• Zintegrowany system elektroniki w obudowie maszyny który łączy się tylko jednym kablem z komputerem


• Modułowa elektronika sterująca ze standardowym portem USB. Port równoległy LPT [Parellel] i czwarta oś dostępna jest opcjonalnie


• Trwałe i łatwe w pielęgnacji elementy (malowane proszkowo, anodowane)


• Kompaktowy rozmiar


• Łatwa budowa konstrukcji pokazana w instrukcji krok po kroku, bezproblemowe złożenie systemu CNC-/3D w kilka godzin


• Renomowane oprogramowanie sterujące, zaprojektowane specjalnie dla potrzeb użytkownika, łatwe w obsłudze przy zapewnieniu wysokiej jakości funkcjonowania


• Kompatybilność dla każdego oprogramowania CNC


• Dostawa jako zestaw do złożenia (KIT) pozwalający zaoszczędzić pieniądze lub zestaw (RTR) przygotowany do pracy.


• Wyprodukowane w Niemczech


• Gwarancja

Wymagania systemowe :

• Komputer PC z procesorem 1 GHz


• Interfejs USB


• Windows® XP lub nowszy (32/64 bit)


• MAC OS X 10.3.9 lub nowszy z emulacją Windows®

Kompatybilność :

Ze względu na stosowane 43 mm mocowanie można stosować szeroki zakres narzędzi np wrzeciona KRESS. Z opcjonalnymi adapterami można używać wrzecion frezujących takich jak Dremel czy Proxxon. Inne wrzeciona frezujące również mogą być używane. Inne narzędzia systemowe, takie jak nóż ciągniony, grawerka czy laser mogą być także bez problemu stosowane. Z systemem współpracuje wiele rodzajów oprogramowania CNC takich jak EMC2, Mach 3 i wiele innych.

Opcjonalne możliwości rozbudowy maszyn Stepcraft :

• Moduły frezująco-grawerujące


• Moduł automatycznego wymiennika narzędzi


• Moduł czwartej osi (nie współpracuje z WinPC-NC Starter)


• Moduł laserowy (do cięcia i grawerowania)


• Moduł sondy pomiarowej


• Moduł druku 3D


• Moduły przeznaczony do cięcia (drut oporowy, nóż z węglika spiekanego)


• Specjalnie zaprojektowana do każdej maszyny obudowa


• Teowy aluminiowy stół roboczy


• Wanna do frezowania na mokro


• Oprogramowanie CNC


• Moduł portu równoległego [Parellel] (połączenie z komputerem poprzez port LPT-1)


• Pozostałe moduły rozszerzające funkcjonalność


• Adapter narzędzia 43/20 mm (Proxxon)


• Adapter narzędzia 43/19 x 2 mm (Dremel)

Zakres dostawy :

• Kompletny zestaw do samodzielnego złożenia DIY z uwzględnieniem wszystkich elementów mechanicznych i elektronicznych


• Podstawowe oprogramowanie sterujące jeśli zostało wybrane.


• Kabel USB bądź kabel do portu równoległego LPT [Parellel]


• Instrukcja obsługi i montażu EasyBuild

• UWAGA! W skład zestawu wchodzi sama maszyna z 3 osiami bez dodatkowych modułów! Dodatkowe moduły (wrzeciona, frezy, grawerki, laser, druk 3D itd) są do zakupienia osobno i nie wchodzą w skład sprzedawanego zestawu.

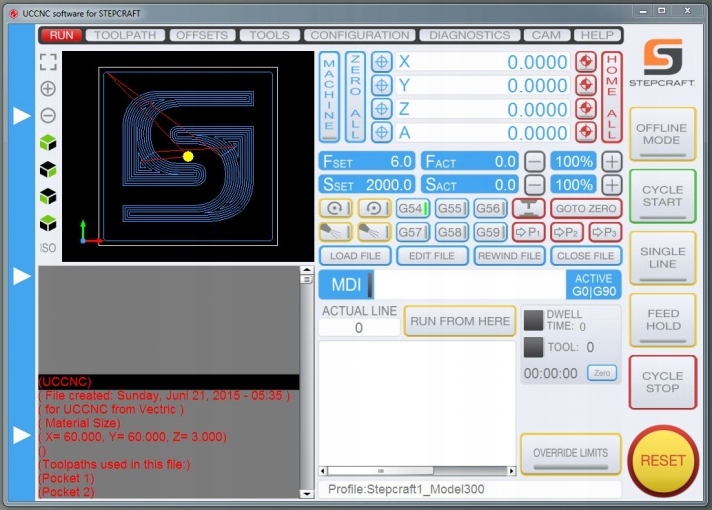

3. Oprogramowanie sterujące pracą maszyny - UCCNC wraz z kontrolerem UC100

• Przejrzysty interfejs


• Stabilne działanie


•
  Połączenie USB z komputerem


• Łatwa konfiguracja - przesyłamy gotowe profile dla twojej maszyny


• Obsługa g-kodu


• Możliwość podłączania zadajnika sterującego (pilota)


• Możliwość podglądu przy pomocy kamery internetowej


• Obsługa sondy 3D


• Obsługa do 6 osi

Moduły dostępne do ploterów CNC Stepcraft w naszej ofercie:

• Wrzeciona


• Mini grawerka


• Nóż ciągniony (wleczony)


• Mini nożyk


• Mini długopis


• Drut oporowy

• Moduł 4 osi


• Stół obrotowy do 4 osi


• Moduł lasera


• Moduł druku 3D


• Pirograf - wypalarka


• Sonda pomiarowa 3D

Warto wiedzieć:

Produkty Stepcraft prawie w 90% są wykonane

z podzespołów od niemieckich dostawców,

pozostałe 10% to części ze Szwajcarii/Chin.

Wyprodukowane w Niemczech.
