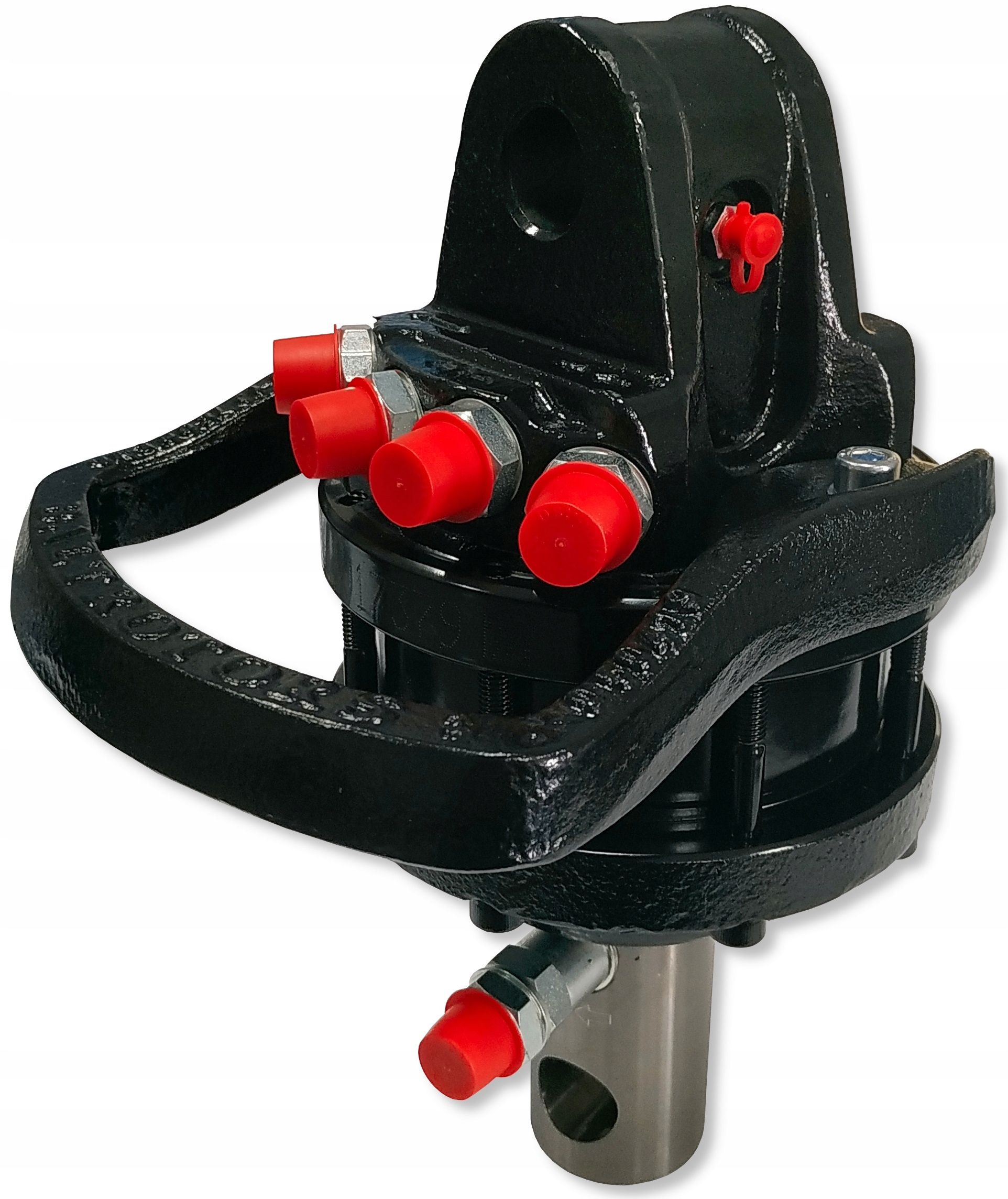

Rotator hydrauliczny (obrotnica) GR 30 renomowanej łotewskiej firmy BALTROTORS, lidera w produkcji najtrwalszych i najlepszych rotatorów do przyczep leśnych, rolniczych, budowlanych, montowanych na samochodach ciężarowych.

[0200]

Rotator jest urządzeniem hydrauliczno-mechanicznym, montowanym na maszynach załadowczo-rozładowczych, przeznaczonym do stosowania na dźwigach hydraulicznych, głównie w leśnictwie (pozyskiwanie drewna). Rotator jest montowany na czubku żurawia i osprzętu (chwytaka i łyżki).

Rotator jest wyjątkowo wykorzystywany jako element urządzeń podnosząco-transportowych.

Symbol: GR30

Rotator ten jest solidnym i mocnym rozwiązaniem do montażu na dźwigu przez łącznik, odpowiednie dla małych pojazdów rolniczych i leśnych.

Posiada szerokie zastosowanie: chwytaki samozaładowcze, przyczepy leśne, kosiarki wysięgnikowe, ładowarki materiałów sypkich, dźwigi HDS, ładowacze do złomu, jako napęd do wierteł oraz wiele innych.

Rotator posiada dwa niezależne kanały umożliwiające dopływ oleju do siłownika lub siłowników chwytaka, dzięki czemu możliwy jest nieograniczony kąt obrotu bez ryzyka zerwania przewodów hydraulicznych.

Właściwości:

• obciążalność osiowa 3 tony


• przydatny rotator standardowy


• zasada działania silnika przeponowego


• 2 złącza olejowe podnoszenia/opuszczania chwytaka


• GR = Rotator Grapple tylko do obciążenia osiowego.

Aby podłączyć układ hydrauliczny do rotatora, należy zapoznać się z symbolami na obudowie rotatora, osi lub łączniku:

•
  (<-G->) GO - Chwytak otwarty;


•
  (->G<-) GC - Chwytak zamknięty;


•
  R - Port rotatora;


•
  [1][2] - Dodatkowy port hydrauliczny.

Górne połączenie - oczkowy kształt przegubu zwrotnicy

Dolne przyłącze - Oś kształtowa do zabudowy w chwytaku/narzędziu.

___________________________________________

W ramach bezpieczeństwa sprawdzać i dokręcać śruby co 250 roboczogodzin.

Instrukcja konserwacji:

Łożyska smarować co 8 roboczogodzin przez otwory olejowe.

Co 250 roboczogodzin, proszę zwrócić uwagę na następujące szczegóły:

• Oś jest dokręcona z odpowiednim momentem obrotowym;


• górne i dolne połączenie nie ma żadnych pęknięć, a śruby nie są uszkodzone;


• Zużycie eksploatacyjne ogniw łączących nie przekracza dopuszczalnej wartości.

Specyfikacja techniczna:

Maksymalne obciążenie statyczne: 3059.15 kilogramów (3T)

Maksymalne obciążenie dynamiczne: 1529.57 kilogramów

Moment obrotowy przy 250 Bar: 1000 Nm

Przyłącza hydrauliczne: G3/8"

Zalecany przepływ: 20 l/min

• Aby rotator działał zgodnie z najwyższymi standardami, konieczne jest stosowanie oleju bez zanieczyszczeń takich jak woda czy substancje ścierne. Cząsteczki w oleju hydraulicznym po filtracji nie mogą być większe niż 10 μm.

Maksymalne ciśnienie pracy:

Rotator <--R-->: 250 Bar

Otwieranie chwytka <--G-->: 200 Bar

Zamykanie chwytaka -->G<--: 300 Bar

Masa rotatora: 15 kg

Do każdego rotatora zostaje dołączona instrukcja obsługi.
